Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy cắt kim loại bằng sợi quang, máy cắt bằng thép không gỉ 3mm | Tình trạng: | Mới mẻ |
|---|---|---|---|
| Cơ thể chính: | Thép tấm \ Ống hàn cấu trúc | Điều khiển: | Hệ thống điều khiển Cypcut CNC |
| Hàm số: | Cắt vật liệu kim loại, cắt và khắc | điều khiển: | X, Y, Z tất cả các động cơ servo |
| Phần mềm điều khiển: | Cypcut, Cypnest | Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser |
| Nguồn laser: | IPG, Raycus, Max | Công suất laser: | 500W / 1000W / 2000W / 3000W |
| Khu vực làm việc: | 2000mmX4000mm / 2000mmmX6000mm | Chế độ làm mát: | Làm mát bằng nước, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp |
| Hệ thống lái xe: | Lái xe servo Yasukawa / Fuji / Delta | Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD |
| Độ dày cắt: | Vật liệu, thép cacbon 0-10mm, thép không gỉ 0-5mm | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Đăng kí: | Cắt laser, khắc laser | Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa |
| Chứng nhận: | ISO,SGS,CCC | Sự bảo đảm: | 2 năm, 3 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài | ||
| Điểm nổi bật: | Máy cắt laser 500w,máy cắt laser cnc 4x8,máy cắt laser sợi quang 1000w |
||

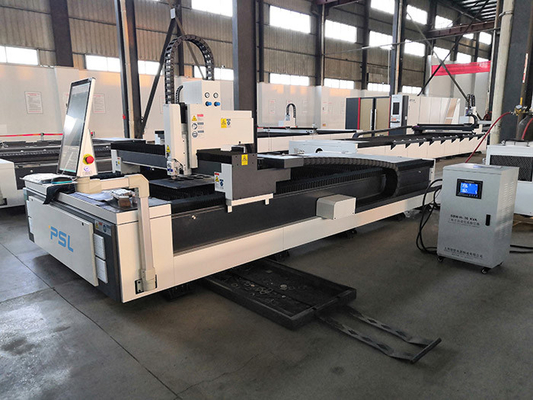

Máy cắt Laser sợi CNC tấm kim loại
Đặc tính kỹ thuật chính của máy cắt Laser,
1. Thân máy hàn tích hợp với độ ổn định cao hơn cho độ chính xác cao hơn
Ứng dụng cấu trúc giàn và dầm ngang đúc tích hợp để đạt được độ cứng và ổn định cao hơn.
2. Nguồn laser hiệu suất cao và hệ điều hành ổn định tạo nên chất lượng cắt tốt nhất.
3. Máy sở hữu hệ thống điều khiển CNC, hệ thống truyền động servo, hệ thống làm mát bằng nước, hệ thống bôi trơn và hệ thống loại bỏ bụi, đảm bảo máy có thể hoạt động ổn định, hiệu quả và bền bỉ.
4. Phần mềm lập trình tự động CAD / CAM chuyên dụng và phần mềm lồng tự động nhằm tiết kiệm tối đa nguyên liệu thô.
5. Máy có khả năng tự động điều chỉnh độ cao để duy trì tiêu cự không đổi và chất lượng cắt ổn định.
6. Máy được sử dụng để cắt nhiều loại kim loại với chất lượng cắt tuyệt vời và ổn định.
7. Truy cập vào hệ thống CNC thông qua giao diện giúp cho việc giao tiếp và giám sát từ xa có thể thực hiện được trong quá trình cắt laser.
Cơ cấu máy móc,
Máy bao gồm giường, bàn làm việc, dầm ngang, ghế trượt, ram, hệ thống CNC, hệ thống làm mát, hệ thống khí nén, hệ thống xả xỉ, hệ thống loại bỏ bụi, tấm đỡ và các thành phần khác.
1. Giường máy
Giường máy áp dụng cấu trúc hàn tích hợp, xử lý dập tắt nhiệt độ cao và sau đó xử lý lão hóa do rung động ..
2. Cố định bàn làm việc đơn
Máy sử dụng cấu trúc giàn, bộ truyền động hai mặt tốc độ cao và bánh răng (helicon) YYC của Đài Loan và thanh dẫn tuyến tính, với khả năng truyền động ổn định và độ chính xác cao.
Khung chính cố định của bàn làm việc: toàn bộ quá trình uốn của tấm cực dày được áp dụng, sau đó hàn toàn bộ được hình thành để có khả năng chịu lực lớn.
3. Chùm tia chéo
Xà ngang được hàn / đúc toàn bộ.Sau hai lần làm nguội ở nhiệt độ cao và lão hóa do rung, xà ngang được hình thành bằng quá trình xử lý chính xác cao.
4. Điều khiển chuyển động trục X, Y, Z
Trục X, Y và trục Z sử dụng động cơ servo mô-men xoắn cao, với độ chính xác cao, tốc độ cao, mô-men xoắn lớn, quán tính lớn, hiệu suất ổn định và bền bỉ.Nó đảm bảo tốc độ cao và khả năng tăng tốc của toàn bộ máy.
5. Xe đẩy chất thải
Phần dưới của giường được trang bị xe đẩy, có thể thu gom các chất thải trong quá trình sản xuất và các bộ phận nhỏ.
6. Hệ thống khử bụi
Bàn làm việc máy cắt laser CNC của chúng tôi có một hệ thống khử bụi vách ngăn đặc biệt, được sử dụng để loại bỏ bụi, khí thải và các chất khác trong quá trình sản xuất, tạo môi trường làm việc thoải mái.
Các thông số công nghệ chính,
| Tên may moc | Máy cắt laser sợi quang CNC | |
| Người mẫu | FCL4020-1000W | |
| sức mạnh của tia laser | 1000w | |
| nguồn laser | MAX / RAYCUS / IPG | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
Độ dày cắt tối đa |
thép carbon(O2) | 8mm-10mm |
| thép không gỉ(N2) | 4mm-5mm | |
| Tấm nhôm | 2mm-3mm | |
| Tấm đồng | 2mm | |
| Tốc độ cắt tối đa | 60-80m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| các định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 4000 × 2000 |
| Trục X đi du lịch | 4010 |
| Trục Y di chuyển | 2010mm |
| Trục Z đi du lịch | 120mm |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,03mm / m |
| Tối đatải trọng của bàn làm việc | 500kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 4500kg |
| Kích thước | 5600x2950x1500mm |
Các thành phần chính,
| Tên | Mô tả ngắn gọn | Thương hiệu của đất nước |
| Laser sợi quang | IPG2000W | RAYCUS / IPG |
| Hệ thống quang học | RAYCUS / IPG | RAYCUS / IPG |
| Cung cấp năng lượng laser | RAYCUS / IPG | RAYCUS / IPG |
| Đầu cắt lấy nét tự động | Đầu cắt đặc biệt cho sợi quang | WSX / Raytools |
| Hệ thống làm mát chuyên dụng | Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy | Wuhan Hanli / Tongfang |
| Hệ thống truyền động cơ khí |
Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan Thanh răng và thanh răng YYC Đài Loan (xoắn ốc) |
Đài Loan Hiwin Đài Loan YYC |
| Hệ thống giảm tốc | Shimpoo Flange giảm tốc tại Nhật Bản | Nhật Bản |
| Van tỷ lệ | SMC | Nhật Bản |
| Lắp đặt điện | Schneider / ABB | Nước pháp |
| Hệ thống cảm biến theo dõi | Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm | CYPCUT Thượng Hải |
| Hệ thống máy tính | Máy tính điều khiển công nghiệp đặc biệt cho laser | Yanxiang Đài Loan |
| Đơn vị X-AXIS SERVO | Servo 1000W | Yaskawa / Fuji, Nhật Bản |
| Bộ phận Y-AXIS SERVO |
1800W SERVO |
Yaskawa / Fuji, Nhật Bản |
| Đơn vị Z-AXIS SERVO | Servo 400W | Yaskawa / Fuji, Nhật Bản |
| Phần mềm cắt | Phần mềm cắt CNC chuyên nghiệp | CYPCUT Thượng Hải |
| Thẻ I / O | 32 điểm | CYPCUT |
| Bộ điều chỉnh điện áp | Không bắt buộc | Trung Quốc |
| Máy cắt | Giàn chính xác | nhà chế tạo |
