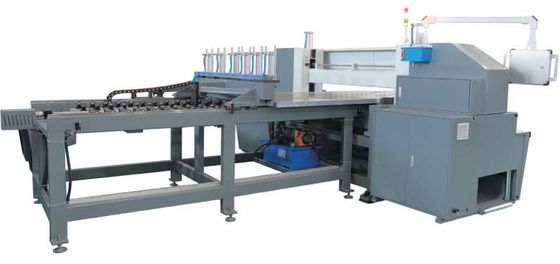

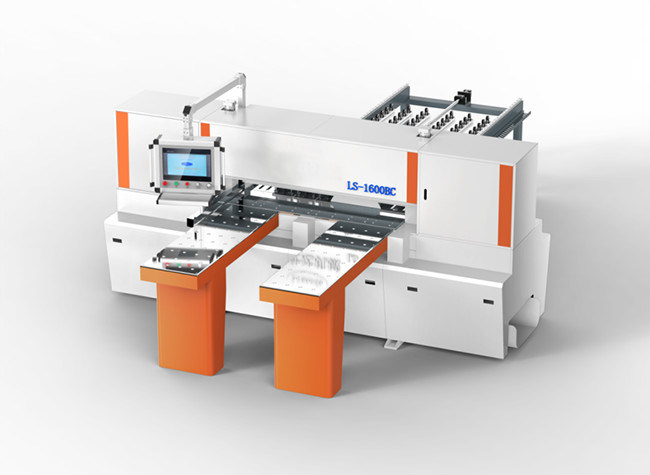

Máy cắt kim loại nhôm Cnc tròn tự động Bảng bảng

Tấm nhôm tự động Máy cưa vòng CNC Tấm nhôm cắt tấm sáng tạo

Đặc tính cơ học:

▲Màn hình hoạt động cảm ứng:

1. Màn hình hoạt động loại 10 inch cảm ứng.

2. Có thể thiết lập nhiều bộ bàn làm việc cùng lúc để thuận tiện cho việc chuyển đổi trong quá trình cưa.

3. Chức năng đầu vào khởi động.

4. Chức năng tự phát hiện lỗi.

  Al.kẹp tấm và đế tiếp liệu:

1. Các thanh ray ở cả hai phía của bệ cấp liệu kẹp được tạo thành từ các dầm thép hàn.Ray dẫn hướng mạ crom cứng ở một bên và ray dẫn hướng mặt phẳng ở phía bên kia được khớp với bánh răng và bộ truyền động bánh răng, và thước từ được khớp với bộ giảm tốc và động cơ servo hai kilowatt hàng ngày để định vị lái xe chính xác và nhanh chóng .Tốc độ tối đa là 6 m / phút.

Cấu trúc dầm nén:

1. Áp dụng cấu trúc chùm áp suất tích hợp, giá bánh răng và vị trí xylanh, điều khiển đều chùm áp suất để tăng và ép vật liệu tấm xuống.Áp suất được phân bố đều trên cả hai phía của đường tâm cắt.Khi dải cao su được lắp dưới đáy dầm áp để tránh bị dập, bề mặt vật gia công được ép để đảm bảo chất lượng cắt chính xác.

Ghế cưa:

1. Thiết kế đường trượt tuyến tính song song có thể làm giảm hiệu quả quán tính chuyển động của ghế cưa, cải thiện hiệu suất êm ái của ghế khổng lồ và giảm hiệu quả sự lắc lư của chuyển động để đạt được độ chính xác đường cắt tốt nhất.

2. Động cơ cưa chính là 15HP (11 kW).Hành trình cực lớn của nó sử dụng động cơ chuyển đổi tần số 2HP (1,5 kW) để truyền động với bộ giảm tốc và hàng răng bánh răng chính xác.Cưa chính ăn khớp với tác động lên xuống của xylanh dầu nên cưa mạnh hơn, tránh hiện tượng kẹt, bẹp do bộ truyền xích truyền thống gây ra.

Bàn làm việc chính:

Bàn làm việc chính cũng là bàn nổi.Các hạt nổi khí bằng đồng được bố trí trên tấm ốp mạ crom cứng cáp.Trong điều kiện độ bền được nâng cao, hiệu quả làm việc của tấm kim loại phía trên của người lao động cũng được cải thiện.

Kẹp:

1. Cấu hình tiêu chuẩn của số lượng kẹp làm việc: 4 chiếc kẹp.

2. Mỗi bộ kẹp được trang bị một xi lanh để kéo tấm phôi theo cách đòn bẩy, để khi kéo phôi, nó có thể đảm bảo rằng vật liệu làm việc kẹp tấm.

Tấm chống bụi

Tấm chống bụi phân đoạn sử dụng tấm nhựa trong suốt, có thể hạn chế hiệu quả bụi bay ra và đạt được chức năng bảo vệ an toàn.

Cấu hình hộp điều khiển điện tử:

1. Tất cả các bộ phận điện tử được mua từ nhà máy ban đầu của Đài Loan.

2. Mô tơ servo và trình điều khiển servo là Delta.

3. Bộ biến tần là Yingweiteng Đài Loan.

Nguồn cấp:

1. Nguồn điện là nguồn điện 3 pha công nghiệp với điện áp 380V / 50HZ.

Cung cấp áp suất không khí:

Sử dụng áp suất không khí 5-6 kg / cm

Thu gom bụi:

Thiết bị tiêu chuẩn:

1. Một lưỡi cưa chính: lưỡi cưa cacbua (đặc biệt cho tấm nhôm).

2. Kẹp làm việc: 4 cái.

3. Bàn ăn nổi: 1000mm x 600mm x 1 bộ.

4. Hộp công cụ chứa một bộ công cụ.

5. Dây curoa của động cơ cưa chính được bố trí trong máy.

Các thông số kỹ thuật chính
