Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy cắt kim loại bằng sợi quang, máy cắt bằng thép không gỉ 3mm | Tình trạng: | Mới mẻ |
|---|---|---|---|
| Cơ thể chính: | Thép tấm kết cấu hàn | Điều khiển: | Hệ thống điều khiển Cypcut CNC |
| điều khiển: | X, Y, Z tất cả động cơ servo | Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa |
| Phần mềm điều khiển: | Cypcut, Cypnest | Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser |
| Nguồn laser: | IPG, Raycus, Max | Chế độ làm mát: | Làm mát bằng nước, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp |
| Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Đăng kí: | Cắt laser, khắc laser | Hàm số: | Cắt vật liệu kim loại, cắt và khắc |
| Độ dày cắt: | Vật liệu, thép cacbon 0-10mm, thép không gỉ 0-5mm | Khu vực làm việc: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| Công suất laser: | 500W / 1000W / 2000W / 3000W | Khu vực cắt: | L3000mm * W1500mm |
| Hệ thống lái xe: | Hệ thống servo Yasukawa | Chứng nhận: | ISO,SGS,CCC |
| Sự bảo đảm: | 2 năm, 3 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài |
| Điểm nổi bật: | máy cắt laser fiber 1000w,máy cắt tấm cnc ms,cắt tấm thép cnc |
||

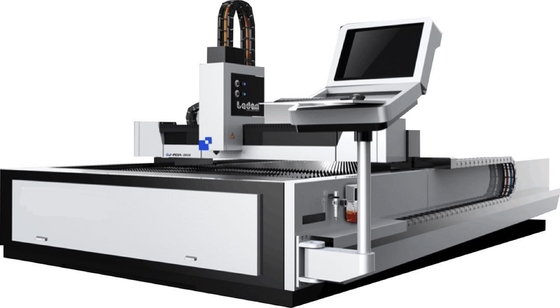

Máy cắt tấm bằng sợi quang CNC một bàn
Đặc tính kỹ thuật chính,
1. Với phần mềm chuyên nghiệp, bạn có thể thiết kế tất cả các loại số liệu hoặc từ ngữ để xử lý trong thời gian thực, linh hoạt, dễ vận hành và thuận tiện.
2. Nó thông qua hàn bảng thép kết cấu carbon, tổ ong như cấu trúc gia cố lồng, quá trình ủ giảm căng thẳng nhiệt độ cao 600 °, sử dụng lâu dài mà không bị biến dạng.
Các thông số công nghệ chính,
| Tên | máy cắt laser sợi quang | |
| người mẫu | FCL3015-1000W | |
| sức mạnh của tia laser | 1000w | |
| nguồn laser | RAYCUS / IPG | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
Độ dày cắt tối đa |
thép carbon(O2) | 8mm-10mm |
| thép không gỉ(N2) | 4mm-5mm | |
| Tấm nhôm | 2mm-3mm | |
| Tấm đồng | 2mm | |
| Tốc độ cắt tối đa | 60-80m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| các định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 3000 × 1500 |
| Trục X đi du lịch | 3000 |
| Trục Y di chuyển | 1500mm |
| Trục Z đi du lịch | 120mm |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,03mm / m |
| Tối đatải trọng của bàn làm việc | 500kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 3000kg |
| Kích thước | 4600x2400x1500mm |
Cơ cấu máy móc,
Máy bao gồm giường, bàn làm việc, dầm, ghế trượt, ram, hệ thống làm mát, hệ thống khí nén, hệ thống xả xỉ, hệ thống loại bỏ bụi, tấm đỡ và các bộ phận khác.
1.1.Giường
Giường máy áp dụng cấu trúc hàn tích hợp, xử lý dập tắt nhiệt độ cao và sau đó là xử lý lão hóa do rung động.Nó có độ cứng tốt và độ chính xác cao, có thể sử dụng lâu dài mà không bị biến dạng.
1.2.Trao đổi phần bàn làm việc
Máy sử dụng cấu trúc giàn, bộ truyền động hai mặt tốc độ cao YYC và bánh răng (xoắn ốc) Đài Loan và thanh dẫn tuyến tính, với hệ truyền động ổn định và độ chính xác cao.Bàn làm việc trao đổi bao gồm khung chính bàn làm việc cố định và bàn làm việc cắt.
Khung chính cố định của bàn làm việc: toàn bộ quá trình uốn của tấm cực dày được áp dụng, sau đó hàn toàn bộ được hình thành để có khả năng chịu lực lớn.
Bằng cách hàn toàn bộ hình vuông, cấu trúc ổn định;Khi làm việc, trao đổi bàn làm việc hai lớp trao đổi đồng thời, thời gian trao đổi có thể hoàn thành trong 20 giây, giảm đáng kể thời gian trao đổi, để nâng cao hiệu quả sản xuất!
1.3.Chùm tia
Xà ngang được hàn toàn bộ.Sau hai lần làm nguội ở nhiệt độ cao và lão hóa do rung, xà ngang được hình thành bằng cách xử lý chính xác cao, có độ cứng tốt, độ bền cao và hiệu suất năng động.
1.4.Điều khiển chuyển động trục X, Y, Z
Trục X, Y và trục Z sử dụng động cơ servo mô-men xoắn cao của Fuji, với độ chính xác cao, tốc độ cao, mô-men xoắn lớn, quán tính lớn, hiệu suất ổn định và bền bỉ.Nó đảm bảo tốc độ cao và khả năng tăng tốc của toàn bộ máy.
1.5.Hệ thống xả thải
Phần dưới của giường được trang bị xe đẩy, có thể thu gom các chất thải trong quá trình sản xuất và các bộ phận nhỏ.
1.6.Hệ thống khử bụi
Bàn làm việc máy cắt laser CNC FCL3015 có hệ thống khử bụi vách ngăn đặc biệt, được sử dụng để loại bỏ bụi, khí thải và các chất khác trong quá trình sản xuất, tạo sự thông thoáng cho môi trường làm việc.
Các thành phần chính,
| Tên | Mô tả ngắn gọn | Thương hiệu của đất nước |
| Laser sợi quang | IPG2000W | RAYCUS / IPG |
| Hệ thống quang học | RAYCUS / IPG | RAYCUS / IPG |
| Cung cấp năng lượng laser | RAYCUS / IPG | RAYCUS / IPG |
| Đầu cắt lấy nét tự động | Đầu cắt đặc biệt cho sợi quang | WSX |
| Hệ thống làm mát chuyên dụng | Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy, bảo vệ mực nước két nước làm mát đặc biệt bằng sợi quang | Wuhan Hanli |
| Hệ thống truyền động cơ khí |
Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan Thanh răng và thanh răng YYC Đài Loan (xoắn ốc) |
Đài Loan Hiwin Đài Loan YYC |
| Hệ thống giảm tốc | Shimpoo Flange giảm tốc tại Nhật Bản | Nhật Bản |
| Van tỷ lệ | SMC | Nhật Bản |
| Lắp đặt điện | Schneider | Nước pháp |
| Hệ thống cảm biến theo dõi | Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm | CYPCUT Thượng Hải |
| Thiết bị xả xỉ | Tiêu chuẩn | Nhà sản xuất |
| Hệ thống máy tính | Máy tính điều khiển công nghiệp đặc biệt cho laser | Yanxiang Đài Loan |
| Đơn vị X-AXIS SERVO | Servo 1000W | Fuji, Nhật Bản |
| Bộ phận Y-AXIS SERVO |
1800W SERVO |
Fuji, Nhật Bản |
| Đơn vị Z-AXIS SERVO | Servo 400W | Fuji, Nhật Bản |
| Phần mềm cắt | Phần mềm cắt CNC chuyên nghiệp | CYPCUT Thượng Hải |
| Thẻ I / O | 32 điểm | nhà chế tạo |
| Bộ điều chỉnh điện áp | Trung Quốc | |
| Máy cắt | Giàn chính xác | nhà chế tạo |
