Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy uốn ống / ống thủy lực CNC | Điều kiện: | Mới mẻ |
|---|---|---|---|
| Ứng dụng: | Cửa hàng sửa chữa máy móc, Nhà máy sản xuất, Trang trại | Lớp tự động: | Hoàn toàn tự động, hệ thống CNC |
| Vật liệu ống: | Thép carbon & SS & ống nhôm & đồng | Kiểu belling: | "R" "U" "Z", hình chữ R & uốn thẳng |
| Các điểm bán hàng chính: | Độ chính xác cao, dễ vận hành | Thành phần cốt lõi: | Màn hình cảm ứng + PSL, Máy bơm, Động cơ, Đơn vị Servo |
| Uốn tối đa: | Carbon steel pipe Ф63.5*2.0t; Ống thép carbon Ф63,5 * 2,0t; Stainless steel tube Ф5 | Khuôn mẫu: | Nhiều ô, hoặc Cầu thang đơn ， làm cứng HRC60-63 |
| Cách sử dụng: | Uốn ống ống | Trục YBC: | Lái xe Servo |
| Đường kính ống: | 12-63mm | R tối đa để uốn: | 250mm |
| Góc tối đa để uốn: | 185 ° | Quy trình uốn cho mọi đường ống: | 16 |
| Công suất của động cơ chính: | 10kw | trọng lượng: | 2800kg |
| Kích thước (L * W * H): | 4300x1000x1200mm | Màu sắc: | Bule, Xám đen + Trắng hoặc tùy chỉnh |
| Vôn: | 380V 50HZ 3Phase ， Tùy chỉnh | Sự bảo đảm: | 12 tháng |
| Điểm nổi bật: | máy uốn ống trục gá thủy lực,máy uốn ống trục gá thủy lực,máy uốn ống trục gá |
||

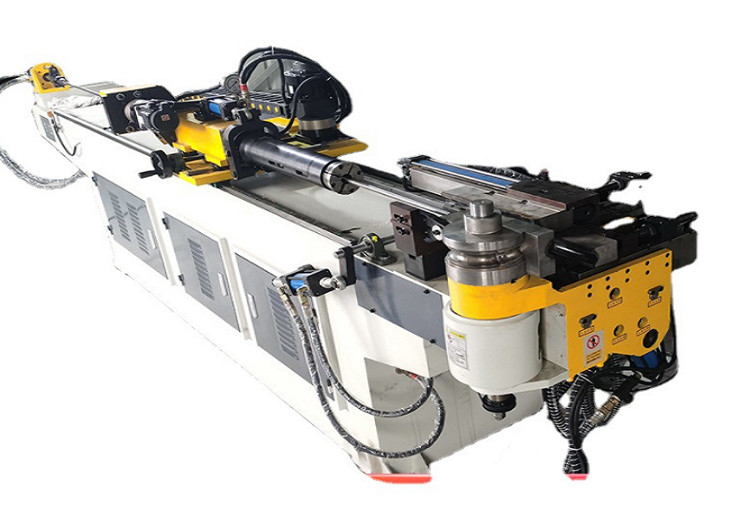

Máy uốn ống CNC Nhiều lớp Chức năng đọc mô phỏng 3D Máy uốn thủy lực
Tính năng cơ học:
1. Màn hình cảm ứng và mô-đun điều khiển số được sử dụng cho hoạt động đối thoại và cài đặt chương trình rất đơn giản và dễ dàng.
2. Kết cấu của giường chắc chắn, không dễ biến dạng.
3. Có thể đặt 16 góc uốn cong cho mỗi tệp và bộ nhớ có thể lưu trữ 400 nhóm tệp.
4. Nó có chức năng định vị chậm và độ chính xác lặp lại là ± 0,1 °.
5. Thông báo lỗi được hiển thị trên màn hình để giúp người vận hành loại bỏ nó ngay lập tức.
6. Màn hình cảm ứng có thể được chuyển đổi giữa tiếng Trung và tiếng Anh, và các ngôn ngữ khác cũng có thể được đặt hàng theo yêu cầu.
7. Trục tiếp liệu, trục khuỷu và trục nghiêng được dẫn động bằng động cơ servo, có độ chính xác cao và ổn định tốt.
8. Chế độ cho ăn có thể là cho ăn nhúm hoặc cho ăn trực tiếp tùy theo nhu cầu khác nhau.
9. Tọa độ xyz có thể được tự động chuyển đổi thành các giá trị xử lý ybc.
10. Sau khi dữ liệu được chỉnh sửa, nó được bảo vệ bằng một khóa để ngăn dữ liệu bị sửa đổi một cách tùy tiện.
11. Hệ thống điều khiển điện được trang bị bộ trao đổi nhiệt để tản nhiệt tự động.Nếu cần, có thể mua máy điều hòa không khí điều khiển số để đảm bảo tuổi thọ của hệ thống điều khiển điện.
12. Có thể lắp đặt hệ thống nạp dầu tự động theo yêu cầu để giảm ma sát của khuỷu, nâng cao tuổi thọ của trục gá và đảm bảo chất lượng của khuỷu.
13. Việc cài đặt vị trí cho ăn, vị trí an toàn, vị trí giao thoa khuôn bánh xe và vị trí giao thoa khuôn dẫn hướng của xe đẩy cấp liệu có thể được điều chỉnh bằng bộ tạo xung bánh xe tay và vị trí có thể được ghi nhớ tự động để loại bỏ lỗi đo lường của con người và va chạm máy móc.
14. Trục cấp liệu sẽ tự động được phát hiện trước khi tác động để tránh va chạm vào máy.
15. Trong quá trình thử nghiệm uốn, có thể chọn hành động phân hủy, có thể quan sát thấy các điểm giao thoa và có thể sửa đổi hành động để cải thiện hiệu quả.
Các thông số kỹ thuật chính:
| Loại máy | SB-63CNC |
| Uốn tối đa R cho ống carbon là: 1.5D |
Ф63,5 * 2,0t |
| Uốn tối đa R đối với đường ống ss là 1.5D |
Ф57,1 * 2,2t |
| Bán kính tối đa để uốn | 250mm |
| Hành trình cho ăn tối đa | 2500mm |
| Góc tối đa cho uốn cong |
185 ° |
| Quá trình uốn cho mọi đường ống |
16g nhóm |
| Tốc độ làm việc / tốc độ uốn | Tối đa40 ° / S |
| Tốc độ quay ống | Tối đa270 ° / S |
| Tốc độ cho ăn | Tối đa900mm / S |
| Góc uốn chính xác | ± 0,15 ° |
| Độ chính xác của góc quay | ± 0,1 ° |
| Thời gian cho ăn | ± 0,1mm |
| Chế độ nhập dữ liệu | giá trị làm việc (YBC) |
| Áp suất dầu | 14mpa |
| Động cơ servo rôto | 850W |
| Cung cấp động cơ servo | 1,5KW |
| Động cơ chính sức mạnh |
10kw |
| Cân nặng | 2800kg |
| Kích thước (mm) | 4300 * 1000 * 1200 |
Các mẫu uốn ống
