Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy uốn ống / ống thủy lực CNC | Đăng kí: | Nhà máy sản xuất, công trình xây dựng, gia công ống |
|---|---|---|---|
| Tình trạng: | Mới mẻ | Lớp tự động: | Hoàn toàn tự động, hệ thống CNC |
| Vật liệu ống: | Thép carbon, thép không gỉ ， Ống nhôm, ống đồng | Kiểu belling: | "R" "U" "Z", hình chữ R & uốn thẳng |
| Các điểm bán hàng chính: | Độ chính xác cao | Thành phần cốt lõi: | Màn hình cảm ứng + PSL, Máy bơm, Động cơ, Đơn vị Servo |
| Đường kính ống: | 12-76,2mm | Uốn tối đa: | Carbon steel pipe Ф76.2*2.0t; Ống thép cacbon Ф76.2 * 2.0t; Stainless steel tube Ф6 |
| Khuôn mẫu: | Nhiều ô, 3 cầu thang ， làm cứng HRC60-63 | Trục YBC: | Lái xe Servo |
| R tối đa để uốn: | 300mm | Góc tối đa để uốn: | 190 ° |
| Quy trình uốn cho mọi đường ống: | 16 | Công suất của động cơ chính: | 15kw |
| Trọng lượng: | 3800kg | Kích thước (L * W * H): | 5,7 triệu * 1 triệu * 1,3 triệu |
| Màu sắc: | Bule, Xám đen + Trắng hoặc tùy chỉnh | Vôn: | 380V 50HZ 3Phase ， Tùy chỉnh |
| Sự bảo đảm: | 12 tháng | ||
| Điểm nổi bật: | Máy uốn ống trục cnc PSL,Máy uốn ống thủy lực cnc PSL,Máy uốn ống đồng cnc PSL |
||

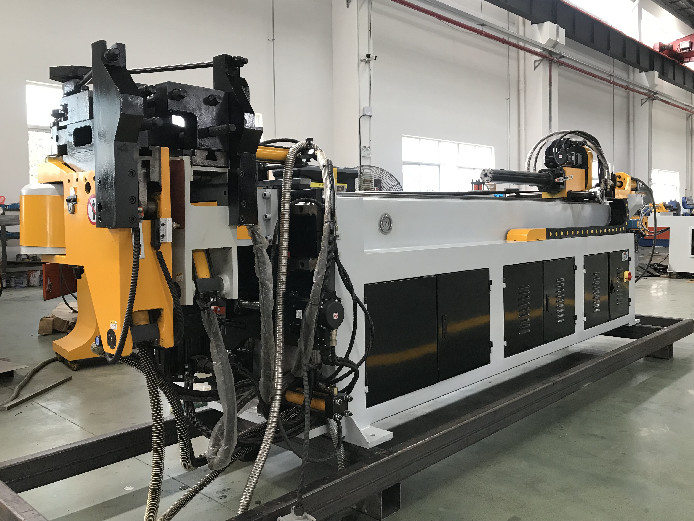

Máy uốn ống thủy lực CNC đa lớp 3D thủy lực hoàn toàn tự động Máy uốn ống
Tính năng cơ học:
1. Hệ thống điều khiển điện sử dụng các bộ điều khiển nổi tiếng ở Nhật Bản, chẳng hạn như trình điều khiển servo, động cơ servo, mô-đun định vị, CPU, v.v., hiệu suất mạnh mẽ và ổn định tốt.
2. CPU siêu lớn của Mitsubishi có thể chứa 400 chương trình nhóm.Nếu không đủ, khách hàng có thể mua một phần mềm truyền tải khác và cài đặt nó vào máy tính, lưu trữ các tệp trên đĩa cứng và mở rộng số lượng nhóm chỉnh sửa vô hạn.
3. Loại máy tính công nghiệp: được trang bị hệ điều hành Windows, phù hợp với hệ thống servo Mitsubishi.Ngoài những ưu điểm của ổ đĩa servo Mitsubishi, nó còn có sự tiện lợi trong việc quản lý tập tin của hệ điều hành Windows.Nó cũng có thể lưu trữ tệp trên đĩa cứng hoặc đĩa mềm và mở rộng vô hạn số lượng nhóm chỉnh sửa.
4. Nó có chức năng tự động phát hiện lỗi và lỗi và hiển thị chúng trên màn hình, để người vận hành có thể dễ dàng loại bỏ chướng ngại vật.
5. Tất cả dữ liệu xử lý được nhập bằng màn hình cảm ứng.
6. Mỗi khúc cua có thể được thay đổi theo các vật liệu khác nhau và có thể đặt giá trị bù, tốc độ và khoảng trống tháo khuôn.
7. Đối với mỗi khúc uốn của cùng một đường ống, bảy chuỗi hành động và tám tốc độ có thể được viết riêng biệt, để người vận hành có thể sử dụng chúng cùng nhau, nâng cao hiệu quả công việc và giảm các điểm gây nhiễu của phụ kiện đường ống.
8. Màn hình cảm ứng có thể được chuyển đổi giữa tiếng Trung và tiếng Anh, và các ngôn ngữ khác cũng có thể được đặt hàng theo yêu cầu.
9. Trục tiếp liệu, trục khuỷu và trục nghiêng được dẫn động bằng động cơ servo, có độ chính xác cao và ổn định tốt.
10. Chế độ cho ăn có thể là cho ăn nhúm hoặc cho ăn trực tiếp tùy theo nhu cầu khác nhau.
11. Tọa độ xyz có thể được tự động chuyển đổi thành các giá trị xử lý ybc.
12. Sau khi dữ liệu được chỉnh sửa, nó được bảo vệ bằng một khóa để ngăn dữ liệu bị sửa đổi một cách tùy tiện.
13. Hệ thống điều khiển điện được trang bị bộ trao đổi nhiệt để tản nhiệt tự động.Nếu cần, có thể mua máy điều hòa không khí điều khiển số để đảm bảo tuổi thọ của hệ thống điều khiển điện.
14. Có thể lắp đặt hệ thống nạp dầu tự động theo yêu cầu để giảm ma sát của khuỷu, nâng cao tuổi thọ của trục gá và đảm bảo chất lượng của khuỷu.
15. Máy in có thể được kết nối để in dữ liệu hiển thị trên màn hình.
16. Việc cài đặt vị trí cho ăn, vị trí an toàn, vị trí giao thoa khuôn bánh xe và vị trí giao thoa khuôn dẫn hướng của xe đẩy cấp liệu có thể được tinh chỉnh bằng bộ tạo xung bánh xe tay và vị trí có thể được ghi nhớ tự động để loại bỏ lỗi đo lường của con người và va chạm máy móc.
17. Trục cấp liệu sẽ được tự động phát hiện trước khi tác động để tránh va chạm vào máy.
18. Trong quá trình thử nghiệm uốn, có thể chọn hành động phân hủy, có thể quan sát thấy các điểm giao thoa và có thể sửa đổi hành động để cải thiện hiệu quả.
Các thông số kỹ thuật chính:
| Loại máy | SB-75CNC-5A-2S |
| Uốn tối đa R cho ống carbon là: 1.5D |
Ф76,2 * 2,0t |
| Uốn tối đa R đối với đường ống ss là 1.5D |
Ф69,7 * 2,2t |
| Bán kính tối đa để uốn | 300mm |
| Hành trình cho ăn tối đa | 2800mm |
| Góc tối đa cho uốn cong |
190 ° |
| Quá trình uốn cho mọi đường ống |
16g nhóm |
| Tốc độ làm việc / tốc độ uốn | Tối đa30 ° / S |
| Tốc độ quay ống | Tối đa270 ° / S |
| Tốc độ cho ăn | Tối đa700mm / S |
| Góc uốn chính xác | ± 0,15 ° |
| Độ chính xác của góc quay | ± 0,1 ° |
| Thời gian cho ăn | ± 0,1mm |
| Chế độ nhập dữ liệu | giá trị làm việc (YBC) |
| Áp suất dầu | 14mpa |
| Động cơ servo rôto | 750W |
| Cung cấp động cơ servo | 2KW |
| Động cơ chính sức mạnh |
15kw |
| Trọng lượng | 3800kg |
| Kích thước (mm) | 5700 * 1000 * 1300 |
Các mẫu uốn ống
