Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện: | Mới mẻ | Tên: | Hồ sơ Máy uốn thủy lực đầy đủ |
|---|---|---|---|
| Gõ phím: | W24S-16, Máy cán hồ sơ | Ứng dụng: | uốn ống thép cacbon, uốn ống SS |
| Vật liệu / kim loại được xử lý: | cấu hình thép cacbon, thép không gỉ, nhôm | Loại máy: | Máy uốn cuộn thủy lực hoàn toàn |
| Nguyên liệu thô: | Cấu hình / ống / ống / Cán, Thanh thép | Dịch vụ bổ sung: | Gia công cấu hình, Tạo hình ống tròn, |
| Tự động hóa: | Điện, Thủy lực | Quyền lực: | Điện, thủy lực |
| Đường kính của con lăn trên: | 150mm | Đường kính khuôn: | 350mm |
| Uốn ống tròn: | 76x4,5mm, | Tốc độ uốn: | 5 m / phút |
| Áp suất của hệ thống thủy lực: | 19,5MPa | Động cơ chính: | 7,5Kw |
| Vôn: | 220V / 380V / 415V / 440V / tùy chỉnh, 380V / 50HZ / 3 pha 220V / 60HZ / 3 pha | Màu sắc: | Tùy chỉnh, màu xanh lam / OEM |
| Kích thước: | 1000 * 800 * 1600mm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến |
| Sự bảo đảm: | 1 năm | ||
| Làm nổi bật: | máy uốn profile cnc,máy uốn profile nhôm cnc,máy uốn profile thủy lực |
||

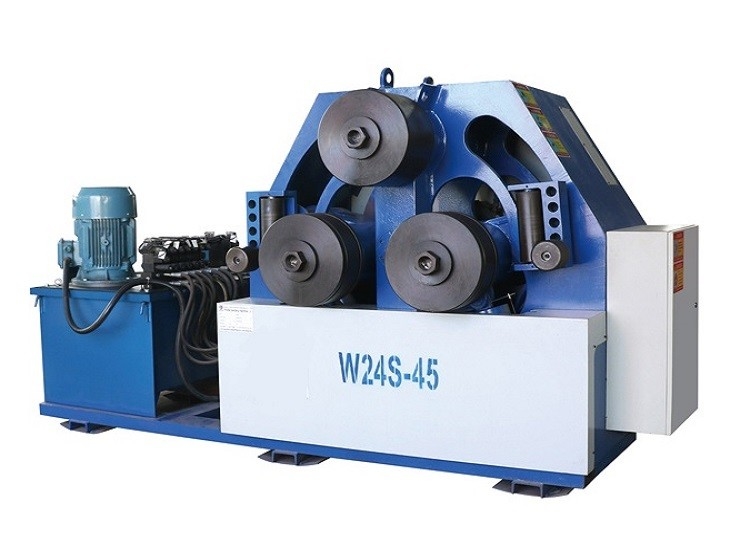

Máy uốn ống thủy lực đầy đủ Dòng W24S
• 1 bộ tiêu chuẩn cứng và cuộn đất (thép đặc biệt)
• Tất cả các cuộn Hành tinh / Bánh răng - Dẫn động bằng động cơ thủy lực
• Hỗ trợ bên cứng 3 trục với chuyển động tiến-lùi bằng thủy lực và chuyển động cơ học lên xuống và trái phải
• Giá đỡ bên phù hợp cho chân uốn sắt góc trong -Leg Out
• Bảng điều khiển di động
• Hoạt động ngang và dọc
• Thân được làm bằng thép giảm căng thẳng
• Bảo vệ quá tải trên hệ thống thủy lực và điện
• Các cuộn dưới cùng có thể điều chỉnh thủy lực với đầu đọc kỹ thuật số
Quá trình làm việc:
Bước 1:
con lăn bên phải ở vị trí thấp nhất, con lăn bên trái và con lăn chính để kẹp chặt chi tiết gia công.
Bước 2:
con lăn bên phải nâng từ từ và bắt đầu lăn. Hiện tượng uốn trước được thực hiện giữa con lăn chính và con lăn bên trái.
bước 3:
Con lăn bên trái thả xuống, đồng thời con lăn bên phải nâng lên. Cho tấm vào con lăn bên trái, ba con lăn bắt đầu lăn cùng lúc và sự uốn trước nhận ra giữa con lăn chính và con lăn bên phải.
Bước 4:
hoàn thành việc uốn trước và cán.
Khả năng xử lý:
|
Góc, uốn bên trong
|
Kích thước phần tối đa | 70x8mm |
|
Góc, uốn ngoài
|
Kích thước phần tối đa | 80x8mm |
|
Kênh, uốn cong bên ngoài
|
Kích thước kênh | 12 # |
|
Kênh, uốn cong bên trong |
Kích thước kênh | 12 # |
| Tấm, uốn phẳng | Tối đaKích thước phần | 150x25mm |
| Tấm, uốn dọc | Tối đaMục Dia. | 75x16mm |
| Uốn ống | Tối đaKích thước phần | 76x4,5mm |
| Uốn thanh | Tối đaKích thước phần | 52mm |
| Uốn vuông | Tối đaKích thước phần | 60x4mm |
Các thông số kỹ thuật chính ,
|
Thông số kỹ thuật:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
Khuôn uốn hồ sơ (Tối đa)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
Tốc độ cuộn (m / phút)
|
6
|
5
|
|||||
|
Giới hạn năng suất của tấm Matal (mpa)
|
S = 250
|
||||||
 |
Hồ sơ (Tối đa) mm
|
40 * 5
|
70 * 8
|
80 * 8
|
90 * 10
|
100 * 10
|
120 * 12
|
|
Đường kính uốn (Tối thiểu) mm
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
Hồ sơ (Tối thiểu) mm
|
20 * 3
|
30 * 3
|
35 * 3
|
36 * 5
|
38 * 4
|
40 * 5
|
|
|
Đường kính uốn (Tối thiểu) mm
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
Hồ sơ (Tối đa) mm
|
50 * 5
|
80 * 8
|
90 * 10
|
100 * 10
|
120 * 12
|
140 * 16
|
|
Đường kính uốn (Tối thiểu) mm
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
Hồ sơ (Trộn) mm
|
20 * 3
|
30 * 3
|
35 * 3
|
36 * 5
|
38 * 4
|
45 * 5
|
|
|
Đường kính uốn (Tối thiểu) mm
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢 型号
|
số 8
|
12
|
16
|
20
|
25
|
28
|
|
Đường kính uốn (Tối thiểu) mm
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
Vật chất
|
số 8
|
12
|
16
|
20
|
25
|
28
|
|
Đường kính uốn (Tối thiểu) mm
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
Hồ sơ (Tối đa) mm
|
100 * 18
|
150 * 25
|
180 * 25
|
200 * 30
|
220 * 40
|
250 * 40
|
|
Đường kính uốn (Tối thiểu) mm
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
Hồ sơ (Tối đa) mm
|
50 * 12
|
75 * 16
|
90 * 20
|
100 * 25
|
110 * 40
|
120 * 40
|
|
Đường kính uốn (Tối thiểu) mm
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
Hồ sơ (Tối đa) mm
|
42 * 4
|
76 * 4,5
|
89 * 5
|
89 * 8
|
114 * 5
|
159 * 5
|
|
Đường kính uốn (Tối thiểu) mm
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
Hồ sơ (Tối đa) mm
|
38
|
52
|
62
|
75
|
85
|
90
|
|
Đường kính uốn (Tối thiểu) mm
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
Hồ sơ (Tối đa) mm
|
45 * 3
|
60 * 4
|
70 * 4
|
80 * 6
|
90 * 8
|
100 * 10
|
| Đường kính uốn (Tối thiểu) mm |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
