Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động

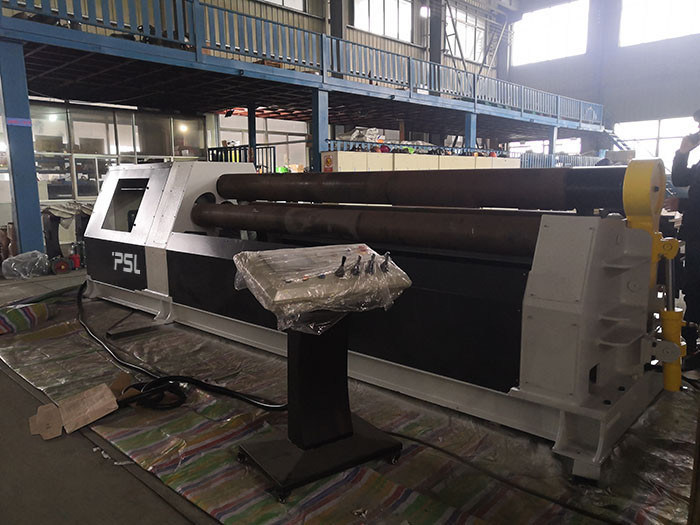

Hình ảnh lớn : Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	PSL
Số mô hình:	W12-6x3000

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiable
chi tiết đóng gói:	Khỏa thân trong container, vận chuyển đường biển
Thời gian giao hàng:	45-60 NGÀY
Điều khoản thanh toán:	L / C, T / T, Western Union
Khả năng cung cấp:	20-30 Bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Điều kiện:	Mới mẻ	Tên:	Máy cán tấm thủy lực CNC 4 cuộn
Loại máy:	Máy cán 4 cuộn, W12-6x3000	Gõ phím:	W12-6x3000
Ứng dụng:	Tấm kim loại dày, Uốn tấm SS, Cán tấm thép cacbon, Làm ống / ống dẫn dầu,	Nguyên liệu thô:	Tấm / Cán tấm, Kim loại thép / Tấm / Hồ sơ
Vật liệu / kim loại được xử lý:	Thép cacbon, SS, thép hợp kim	Tự động hóa:	Tự động, Thủ công
Phương pháp điều khiển:	CNC hoàn toàn tự động, ĐIỆN THỦY LỰC	Kiểm soát hệ thống:	Điều khiển PLC Omron hoặc Siemens, màn hình cảm ứng
Chức năng cuộn:	với uốn / cán trước, cán đối xứng	Max. Tối đa Central bending thickness Độ dày uốn trung tâm:	Tấm thép carbon 6mm, tấm SS 4mm
Tối đa Độ dày uốn trước:	Tấm thép carbon 4mm, tấm SS 3mm	chiều dài lăn:	0-3000mm
Hàng con lăn dự phòng:	Hỗ trợ thủy lực	hệ thống thủy lực:	Nhóm van Yuken
Động cơ chính:	7,5Kw	Vôn:	220V / 380V / 415V / 440V / 50HZ / 60ZH, tùy chỉnh
trọng lượng:	6500kg	Kích thước:	5600x1460x1500mm
Màu sắc:	Màu xanh lá cây / OEM, Tùy chỉnh	Dịch vụ sau bán hàng được cung cấp:	Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến
Sự bảo đảm:	1 năm
Làm nổi bật:	Máy cán tấm 4 cuộn , máy cán tấm 4 cuộn , máy cán tấm 4 cuộn

W12 Tấm thủy lực CNC 4 con lăn Máy cán hoàn toàn tự động Máy uốn 4 cuộn

Đặc điểm chính:

Kết cấu của máy là loại bốn con lăn, con lăn trên là ổ chính, và bánh răng đầu ra của hộp giảm tốc được ăn khớp với bánh răng con lăn trên để cung cấp mô men xoắn cho tấm cán;

Con lăn dưới tạo ra chuyển động nâng theo phương thẳng đứng, dầu thủy lực có được trong xi lanh thủy lực tác dụng lên pít tông, để kẹp tấm, đó là truyền động thủy lực;

Các con lăn bên được bố trí ở cả hai phía của con lăn dưới, và nghiêng dọc theo ray dẫn hướng của khung được dẫn động bằng đai ốc vít, bánh răng con sâu và con sâu;

Ưu điểm của máy là việc uốn trước và làm tròn đầu tấm có thể được thực hiện trên cùng một thiết bị cùng một lúc.

Nét đặc trưng riêng,

Ferrules trong vòng tròn đầy đủ hoặc bán kính khác nhau có thể được thực hiện dễ dàng;
Con lăn kẹp và con lăn bên di chuyển với piston thủy lực theo quỹ đạo
Bảo vệ quá tải
Cuộn đầu được cung cấp bởi động cơ thủy lực và hộp số hành tinh
Ba đầu đọc kỹ thuật số để định vị cuộn dễ dàng
Đầu thả thủy lực để dễ dàng loại bỏ các tấm măng sông đã hoàn thiện
Hoạt động dễ dàng với bảng điều khiển di động
Hệ thống cân bằng thủy lực

Cấu trúc chính của máy:

Máy này là máy uốn tấm bốn con lăn, cấu tạo của nó như hình vẽ 1, con lăn trên là con lăn chủ động, con lăn xuống và con lăn bên là con lăn dẫn động;

con lăn trên được cố định, con lăn xuống làm chuyển động lên và xuống;

con lăn trên là sáng kiến cơ học, trong khi con lăn xuống và con lăn bên được dẫn động bởi ma sát từ tấm và con lăn.

Con lăn xuống và con lăn bên được dẫn động bằng thùng dầu thủy lực để thực hiện chuyển động nâng hạ.Việc lật và đặt lại ổ trục thông hơi của con lăn trên cũng được dẫn động bởi thùng dầu thủy lực.Ổ trục của con lăn và thùng dầu được lắp ở bên trái và bên phải của khung máy.

Khung máy bên trái và bên phải là các bộ phận chính của toàn bộ máy, được hàn hoàn toàn bằng thép, được lắp đặt trên cơ sở hàn và tất cả các hoạt động được hoàn thành trên bàn điều khiển.

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 0

Thông số kỹ thuật chính,

Gõ phím	Độ dày (mm)	Độ dày trước khi uốn (mm)	Độ dài của Con lăn (mm)	Đĩa ăn năng suất (Mpa)	Dia.của cuộn trên (mm)	Dia.cuộn dưới (mm)	Dia.của cuộn bên (mm)	Công suất của động cơ (KW)
W12-4 × 2000	4	3.5	2050	245	160	140	120	3
W12-6 × 2000	6	5	2050	245	190	170	150	4
W12-8 × 2000	số 8	6,5	2050	245	210	190	170	5.5
W12-10 × 2000	10	số 8	2050	245	230	210	190	7,5
W12-12 × 2000	12	10	2050	245	270	250	210	11
W12-16 × 2000	16	13	2050	245	300	270	220	11
W12-20 × 2000	20	16	2050	245	330	300	240	11
W12-25 × 2000	25	20	2050	245	360	330	250	15
W12-30 × 2000	30	25	2050	245	390	360	300	18,5
W12-35 × 2000	35	28	2050	245	430	390	330	22
W12-40 × 2000	40	32	2050	245	460	420	360	30
W12-45 × 2000	45	36	2050	245	510	460	390	37
W12-50 × 2000	50	40	2050	245	550	510	420	45
W12-4 × 2000	4	3.5	2550	245	190	170	150	4
W12-6 × 2500	6	5	2550	245	210	190	170	5.5
W12-8 × 2500	số 8	6,5	2550	245	230	210	190	7,5
W12-10 × 2500	10	số 8	2550	245	270	250	210	11
W12-12 × 2500	12	10	2550	245	300	270	220	11
W12-16 × 2500	16	13	2550	245	330	300	240	11
W12-20 × 2500	20	16	2550	245	360	330	250	15
W12-25 × 2500	25	20	2550	245	390	360	300	18,5
W12-30 × 2500	30	25	2550	245	430	390	330	22
W12-35 × 2500	35	28	2550	245	460	420	360	30
W12-40 × 2500	40	32	2550	245	510	460	390	37
W12-45 × 2500	45	36	2550	245	550	510	420	45
W12-4 × 3000	4	3.5	3100	245	210	190	170	5.5
W12-6 × 3000	6	5	3100	245	230	210	190	7,5
W12-8 × 3000	số 8	6,5	3100	245	270	250	210	11
W12-10 × 3000	10	số 8	3100	245	300	270	220	11
W12-12 × 3000	12	10	3100	245	330	300	240	11
W12-16 × 3000	16	13	3100	245	360	330	250	15
W12-20 × 3000	20	16	3100	245	390	360	300	18,5
W12-25 × 3000	25	20	3100	245	430	390	330	22
W12-30 × 3000	30	25	3100	245	460	420	360	30
W12-35 × 3000	35	28	3100	245	510	460	390	37
W12-40 × 3000	40	32	3100	245	550	510	420	45
W12-50 × 3000	50	40	3100	245	610	560	480	55
W12-60 × 3000	60	48	3100

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 1

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 2

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 3

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 4

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 5

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 6

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 7

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 8

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 9

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 10

Bốn 4 con lăn Máy cán tấm Cnc Con lăn kim loại tấm hoàn toàn tự động 11
