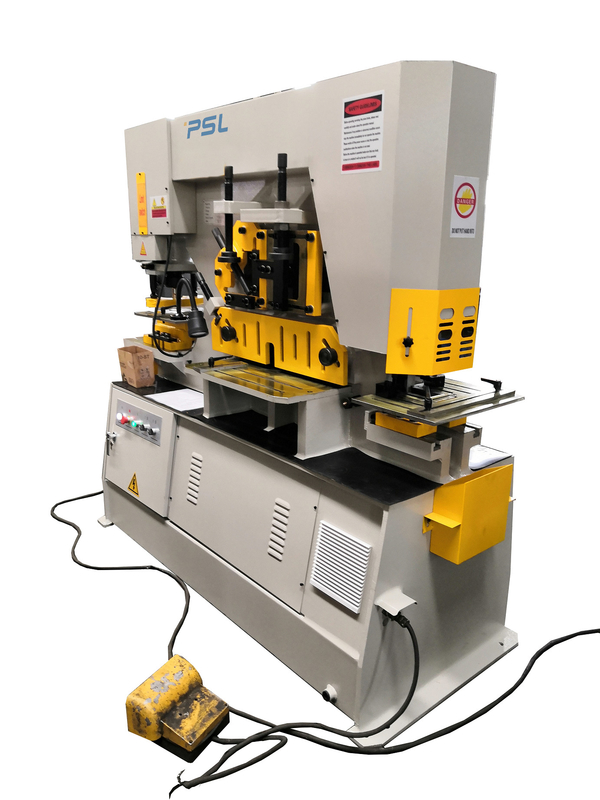

Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

Hình ảnh lớn :  Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: PSL, OEM
Số mô hình: Q35Y-16-60T
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Khỏa thân trong container
Thời gian giao hàng: 15-30 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 30 bộ mỗi tháng
Chi tiết sản phẩm
Loại hình: Q35Y, Máy cắt & đột kết hợp thủy lực Tình trạng: Mới
Đăng kí: Dập tấm kim loại, thép kênh, Quy trình kim loại Cách sử dụng: Xây dựng tòa nhà, Cắt dập tấm kim loại Uốn cong
Từ khóa: Công nhân sắt, Máy gia công sắt thủy lực, Máy cắt sắt kim loại Hàm số: Thép đục lỗ bằng kim loại, Thợ cắt sắt, đục lỗ và cắt trộm, Sản phẩm kim loại dập
Nguồn năng lượng: Thủy lực, điện Công suất (w): 5,5 KW
Tối đa Độ dày cắt: Thép nhẹ, thép cacbon 16mm Max. Tối đa Punching diameter Đường kính đột lỗ: 25mm
Tối đa độ dày đấm: 16mm Kích thước (L * W * H): 1740x800x1830mm
Trọng lượng: 1600kg Vôn: 380V, tùy chỉnh
Màu sắc: Có thể tùy chỉnh, xám và đen, Inory White Chứng nhận: CE ISO
Sự bảo đảm: 2 năm Dịch vụ sau bán hàng được cung cấp: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến
Điểm nổi bật:

Máy gia công sắt thủy lực Q35y-16

,

Máy gia công sắt 60 tấn

,

Máy gia công sắt 60 tấn

Máy cắt sắt kết hợp thủy lực Q35Y





Hiệu suất của máy,



  • Áp dụng truyền động thủy lực, là sản phẩm mới nhất của các sản phẩm máy đột và cắt đa chức năng của United,
  • Có thể cắt, đột dập, cắt tấm Thép dẹt, thép vuông, thép tròn, thép góc, thép chanel, dầm chữ I.
  • Khuôn đột dập, lưỡi cắt, khuôn uốn và thiết bị cắt khối được trang bị.





Cây chức năng,



Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 0



Lắp ráp,



Trạm đột

1. Có đầy đủ các loại khuôn đột và khuôn dập cho các nhu cầu đấm khác nhau.

2. Hệ thống đai ốc giữ thay đổi nhanh chóng để thay đổi dụng cụ đột lỗ nhanh chóng.

3. Vũ công thoát y được thiết kế chu đáo cho khả năng hiển thị, an toàn và dễ sử dụng.

4. Một bàn 2 mảnh lớn với cân và điểm dừng đo là tiêu chuẩn trên tất cả các kiểu máy.
5.Bộ thoát y với các tấm có thể hoán đổi cho nhau có nhiều lỗ khác nhau để giảm thiểu biến dạng là tiêu chuẩn trên tất cả các kiểu máy.

Trạm cắt thép phẳng
1.Lưỡi trên được gia công đặc biệt để tạo ra vết cắt sạch với sự biến dạng tối thiểu.
2. Lưỡi dưới có bốn cạnh cắt có thể sử dụng được.
3. Cắt góc thay đổi độ trên mặt bích góc.
4. Dễ dàng điều chỉnh nhấn giữ.
5. Bảng hỗ trợ với các hướng dẫn để định vị chính xác.

Trạm cắt thép góc
1.Cắt đơn không làm mất vật liệu và biến dạng tối thiểu.
2. Cắt vát 45 ° dễ dàng và sạch sẽ.
3. Lưỡi cắt tĩnh với bốn cạnh cắt có thể sử dụng được.
4. Bán kính góc có thể lựa chọn trên các lưỡi dao di chuyển để có kết quả tối ưu trên các góc nhỏ hoặc lớn.

Trạm cắt thanh
1. Một lần nhấn giữ cho các kích thước khác nhau của máy cắt thanh vuông và cắt thanh tròn.
2. Dụng cụ cắt thanh tiết diện và kênh tùy chọn có sẵn cho hầu hết các kiểu máy.

Trạm khía
1. Lý tưởng cho việc tạo khía của các thanh và góc phẳng.
2. Bảo vệ an toàn được khóa liên động bằng điện để đảm bảo an toàn và tầm nhìn tối đa.3. Bảng đo đi kèm với các điểm dừng để định vị chính xác.


9 bộ khuôn và lưỡi sau được lắp vào máy:

1. 5 bộ khuôn đột lỗ tròn

2. Một bộ lưỡi cắt thép góc

3. Bộ lưỡi cắt thanh vuông và tròn

4. Bộ lưỡi cắt thanh phẳng

5. Một bộ lưỡi cắt khía.

Các khuôn và lưỡi dao khác nên được đặt hàng và thanh toán thêm.





Các thông số kỹ thuật chính



Người mẫu

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

Xử lý

Dung tích

(KN)

600 900 1200 1600 2000 2500

Vật chất

Sức căng

(Mpa)

≤450 ≤450 ≤450 ≤450 ≤450 ≤450

Đột quỵ Ram

(mm)

80 80 80 80 100 100

Con số

của đột quỵ

(lần / phút) (mm)

11-20 12-20 8-18 6-16 6-16 6-12

Độ sâu cổ họng

(mm)

300 355 400 600 530 600
Góc cắt 7 ° 8 ° 8 ° 8 ° 8 ° 8 °

Phẳng cô ấy

một chiêc nhân

Max

Cắt xén

Dung tích

(độ dày *

chiều rộng) (mm)

16 × 250 20 × 330 25 × 330 30 × 335 40 × 335 50 × 300
8 × 400 10 × 480 16 × 600 20 × 600 30 × 600 30 × 750

Thanh Cô

một chiêc nhân

Quảng trường

Quán ba

(mm)

40 × 40 50x50 50 × 50 55 × 55 60 × 60 65 × 65

Chung quanh

Quán ba

(mm)

45 50 60 65 70 80

Chùm chữ H

(mm)

  100 × 100 120 × 120 175 × 175 200 × 200 250 × 250

Kênh C

(mm)

120 ×

53 × 5,5

160 ×

63 × 6,5

200 ×

75 × 9

280 x

86 × 11,5

300x

89x11,5

320x

92x12

I-beam

(mm)

120 ×

74 × 5

160 ×

88 × 6

200 ×

75 × 9

280 x

124 × 10,5

300x

130x13

320x

130x13

Cắt góc

Cắt 90 °

(mm)

120 ×

120 ×

12

140 ×

140 ×

12

160 ×

160 ×

14

180 ×

180 ×

16

200 ×

200 ×

16

200 ×

200 ×

18

Cắt 45 °

(mm)

60 ×

60 × 8

70 ×

70 × 10

60 ×

60 × 7

80 ×

80 × 8

80 ×

80 × 10

100 ×

100 × 12

Đục lỗ

tối đa

đường kính

đấm

(mm)

ф25 ф30 ф35 ф38 ф40 ф45

Độ dày đột dập

(mm)

16 20 25 28 35 40
Động cơ (KW) 5.5 7,5 11 15 18,5 18,5

Kích thước

(mm)

1740 ×

810 ×

1830

1950 ×

900 ×

1950

2355 ×

960 ×

2100

2800 ×

1050 ×

2450

2900 ×

1110 × 2500

3200 ×

1440 × 2500







Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 1





Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 2

Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 3Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 4

Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 5 Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 6

Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 7



Các loại khuôn và lưỡi



Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 8Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 9Máy gia công sắt thủy lực Q35y-16 Máy cắt đột lỗ kết hợp 10
